Kompakt sjakt i rustfritt stål for brønn - type Hydro-Hex 1600
Brønnskakten Hydro-Hex 1600 er en kompakt, fabrikkmontert løsning for sikker avslutning og teknisk utstyr til grunnvannsbrønner. Skakten, som er fullstendig fremstilt av rustfritt stål, kombinerer brønnhode, rørinstallasjon, armaturer samt elektriske og sikkerhetstekniske anordninger i en plassbesparende konstruksjon.
Takket være den omfattende prefabrikasjonen på fabrikken reduseres monteringsarbeidet på byggeplassen betydelig. Den korrosjonsbestandige konstruksjonen i rustfritt stål er holdbar og vedlikeholdsvennlig.
Kompakt utforming – kostnadseffektiv installasjon
Hydro-Hex 1600 har et sekskantet grunnplan og er spesielt utviklet for mindre brønninstallasjoner.
Den kompakte konstruksjonen gir vesentlige fordeler:
- Plassbesparende konstruksjon takket være det sekskantede grunnplanet
- Høy grad av prefabrikasjon med fabrikkmontert brønnutstyr
- Korte monteringstider takket være levering som i stor grad er klar til montering
- Korrosjonsbestandig utførelse i rustfritt stål 1.4162
- Driftssikkerhet takket være integrert drenering, ventilasjon og elektrisk utstyr
- Enkel vedlikehold takket være separate adkomst- og monteringsåpninger
Oppbygging og konstruksjon
Brønnskakten består av kantet, 3 mm tykk rustfritt stålplate med tett sveisede skjøter og utvendige avstivninger.
Det øvre dekselet har to separate åpninger: en monteringsåpning på DN 600 for montering og demontering av brønnpumpen, samt en adgangsåpning på DN 800 for inspeksjons- og vedlikeholdsarbeid. Begge åpningene er utstyrt med hver sin 800 mm høye kuppel.

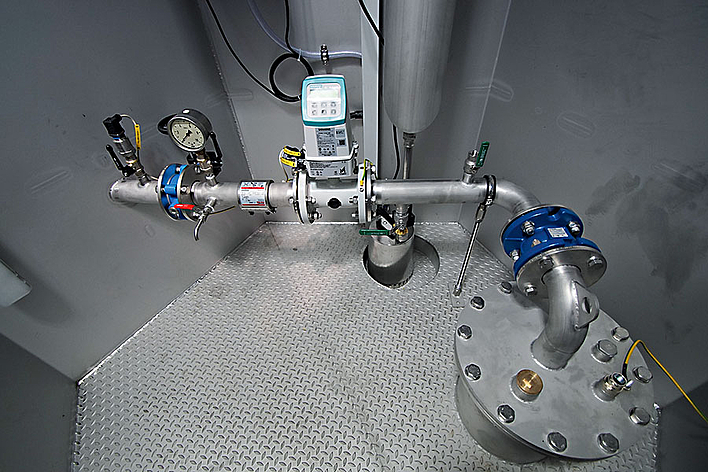

Brønnbunnen består av sklisikkert riflet stålplate med integrert pumpesump og innsveiset brønnhode. Konstruksjonen muliggjør forankring på et betongfundament på byggeplassen for å sikre mot oppdrift.
Alle rustfrie stålkomponenter er sveiset i beskyttelsesgass, beiset og passivisert.
Fullt utstyrt for drift av brønnen
Hydro-Hex 1600 leveres med et omfattende teknisk utstyr. Dette omfatter blant annet:
Hydraulisk utstyr
- Brønnhode DN 300 med pumpebærende plate
- Transportrør DN 65 med avstengnings- og tilbakeslagsventiler
- Magnetisk-induktiv strømningsmåler (MID)
- Skylle- og prøvetakingsventiler samt trykkmåling
Drifts- og sikkerhetsutstyr
- Sikkerhetsstige med klatrehjelp
- Dreneringspumpe med pumpesump
- Ventilasjon og luftavfukting
- LED-belysning og nødbelysning
- Elektrisk installasjon med beskyttelsesanordninger
- Potensialutjevning og ekstern jordingsforbindels
Fabrikkprefabrikasjon – enkel montering på stedet
Brønnskakten blir i stor grad fullt utstyrt allerede på fabrikken. Dette reduserer installasjonsarbeidet på byggeplassen og forenkler monteringsprosessene.
Hydro-Hex 1600 tilbyr dermed et økonomisk alternativ til konvensjonelt oppførte brønnbrønner, spesielt for mindre brønnanlegg.
Spesialutførelser og prosjektspesifikke tilpasninger er mulig på forespørsel.
