Matevannbehandling

Termisk avgassingsanlegg med stålunderstell og dampkondensator

Figur, termisk trykkavgassing
Figur, termisk trykkavgassing

Våre anlegg for termisk avgassing (også trykkavgassing) er komplette enheter med komponenter som er optimalt tilpasset hverandre. Anleggene er dimensjonert slik at driftstiden holdes på 20 til 30 minutter ved full matevannbeholder uten ettermating av tilleggsvann.
Et avgassingsanlegg består av flere komponenter:

  • avgasser
  • matevannsbeholder
  • måle- og reguleringsteknologi
  • stålkonstruksjoner, plattformer og stiger
  • dampkondensator (opsjonalt)
  • Sikkerhetsutstyr og ventiler

Alle systemer er dimensjonert og produsert i samsvar med de relevante forskriftene og utsatt for en lekkasjetest og fabrikkstest (FAT).

Konstruksjon

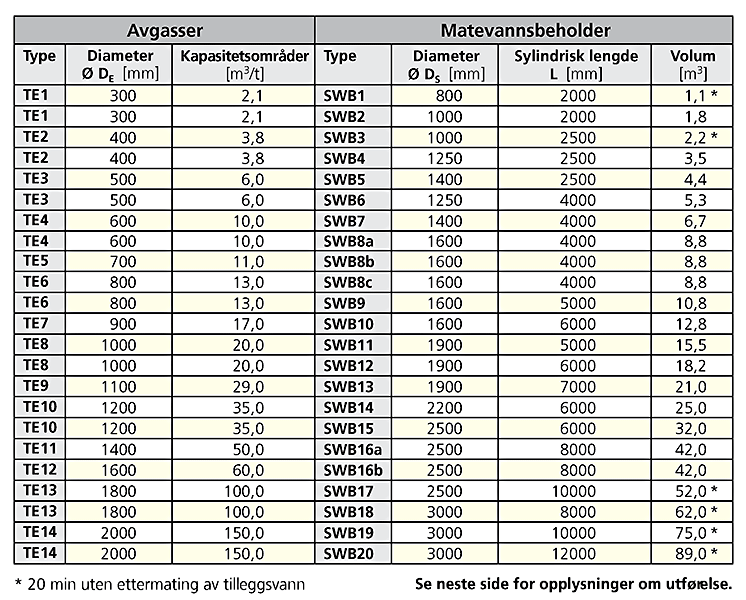

Standardstørrelser
Standardstørrelser

Standardanleggene er dimensjonert for følgende betingelser:

  • Matevann: ca. 105 °C og 0,2 bar overtrykk
  • Varmedamp: Mettet damp med 180 °C og 9 barovertrykk
  • Avsaltingsmengde: 3 %
  • Flashdampmengde: 0,3 % av nominell effekt
  • Kondensatmengde: 50 % av nominell effekt med 70 °C
  • Tilleggsvann: 15 °C (43 % andel av massebalansen)
  • Maks. driftsovertrykk: 0,5 bar
  • Maks. driftstemperatur: 110 ℃

Vi leverer også separate standardiserte avgassere opp til 150 t/t og matevannbeholdere for eksempel til bruk ved utskifting. Spesielle utførelser eller utførelser som avviker fra standarden kan leveres på forespørsel.



Standardstørrelser

Informasjon om avgassere
Informasjon om termisk avgassing

Dampkondensator

Som dampkondensatorer anvendes vanligvis rørvarmevekslere. Da blir avdampen ledet rundt rørbunten, mens vannet som skal varmes opp, føres i motstrøm gjennom rørene. Som mediumberørt materiale brukes da uteluk­kende rustfritt stål 316Ti.

Dampkondensatorer skal generelt planlegges og konstrueres individuelt og i samsvar med bruksbetingelsene.

Ta gjerne kontakt for mer informasjon. Du finner veldig detaljert informasjon om anleggsutførelsen og utførelsen av komponenter i pdf-filen i nedlastingsområdet.

Eller: Ring oss. Vi hjelper deg gjerne.
